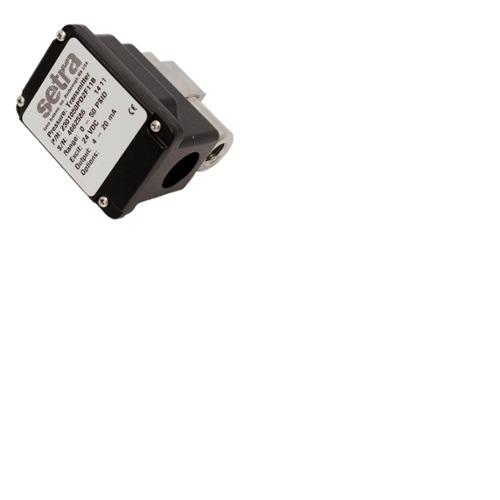

美国西特Setra 湿湿差压变送器230 是Setra西特 用于湿- 湿型应用中监测差压的高精度解决方案。它的单膜片设计可实现真正的湿- 湿型差压测量，具有±0.25% FS 精度，而竞争产品则使用两个单点压力传感器通过计算得到差压。该不锈钢电容式传感器在宽温度范围内提供与压力成正比的高精度、线性模拟输出。Setra 230 传感器提供一个可选的3 阀组或者5阀组机械加工黄铜歧管，便于安装和维护。

 美国西特Setra 230湿湿差压变送器是真实差压传感器

不同于竞争产品，Setra 230 压力传感器是一款真正的湿-湿型差压传感器，采用单膜片结构。单膜片的差压范围不受管路压力影响，而双差压传感器需要每个传感器单独测量表压，对输出信号进行比较来确定差压。

 美国西特Setra 230湿湿差压变送器的应用很广泛：

能源管理系统  过程控制系统 气体或液体的流量测量  密封容器的液位测量 过滤网状态监测

Setra 230 为全不锈钢电容式传感器，响应速度比充液传感器快20 倍，其电子电路可在宽温度范围内提供与压力成正比的高精度、线性模拟输出。

稳固的设计和结构，保证可靠运行

对于时间和项目成本是非常重要的应用而言，Setra 230 传感器提供一个可选的3 阀组或者5 阀组机械加工黄铜歧管，便于安装和维护。黄铜管体没有任何内部管道连接，消除了内部泄漏的风险。

美国西特Setra 230湿湿差压变送器的性能参数：

精度±0.25%FS(恒温下)    非线性±0.20%FS(蕞好拟合直线法)

迟滞0.10%FS               非重复性0.05%FS

响应时间30～50ms      预热漂移±0.1%FS

长期稳定性0.5%FS/年  辨率无限,仅受输出噪声限制(0.02%FS)

固有频率500HZ(气态介质)    蕞大工作压力250psig

静压影响零点漂移;±0.004%FS/psig(静压压力)

静压加速度影响2.0FS/g(蕞敏感轴)

Model230西特SETRA 230的温度影响

补偿范围-1～+65℃(+30～150℉)

零点漂移±1.8%FS/50℃(±2.0%FS/100℉)

量程漂移±1.8%FS/50℃(±2.0%FS/100℉)

环境参数

工作温度-18～+80℃(0～+175℉     存储温度-54～121℃(-65～+250℉)

振动5g,5～500HZ                              加速度10g

冲击50g                                         电压输出

电路3线(Exc,OUT,COM)                激励电压9～30VDC;13～30VDC

输出0～5VDC 0～10VDC             输出阻抗100Ω

电流输出                                        电路2线

激励电压9+0.02x环路阻抗min.～30+0.004x环路阻抗max.(VDC)

输出4～20mA                              外部负载0～1000Ω

Model230的物理参数

壳体不锈钢/铝

美国西特Setra 230湿湿差压变送器的压力接口：1/4NPT内螺纹 3阀组组件 5阀组组件

美国西特Setra 230湿湿差压变送器的输出：4-20mA 0-5VDC 0-10VDC
