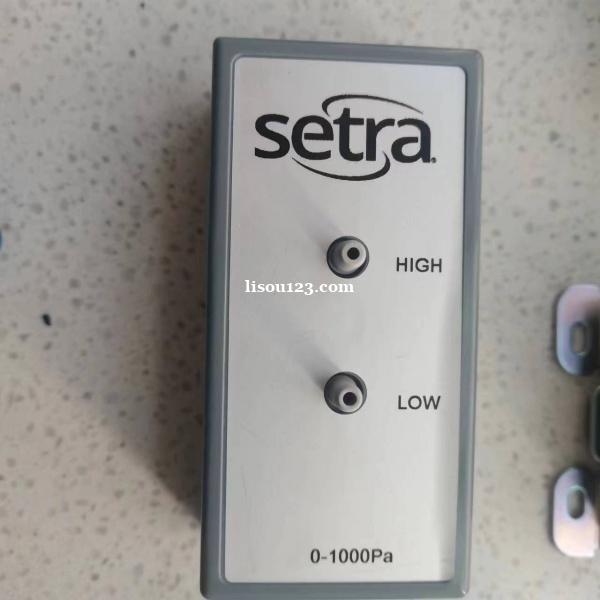

265微差压传感器美国西特：

▲量程0.25~100in.w.c./±0.1~±50in.w.c.
▲适用于空气或非导电气体
265型压力变送器美国西特Setra可测量差压或表压，并将此压差转换为成比例的电信号输出。265系列电压输出可选用24VAC的激励，可提供4~20mA、0-5VDC和0-10VDC的输出形式。

Model265微差压变送器的量程从0~50Pa到0~25KPa。在常温的环境下，精度为满量程的±1%。在-18℃~+65℃的温度范围内，温度影响小于±0.06％FS/℃。Model265系列微差压变送器利用先进的全不锈钢弹性膜片技术，由不锈钢膜片与固定电 构成一个可变电容，当压力变化时，电容值也发生变化。Setra 独特的检测电路将电容值的变化转换为线性直流电信号。弹性膜片可承受70KPa过压（正向/负向均可）而不会损坏。

此传感器/变送器已进行了温度补偿，从而提高了温度性能和长期稳定性。

265微差压传感器西特Setra 265性能参数：

精度±1.0%FSModel265美国西特SETRA 微差压传感器C265

非线性±0.98%FS

迟滞0.10%FS

非重复性0.05%FS

过载能力10PSI(正负双向)

预热漂移(典型值)±0.1%FS

大静压10PSI

安装影响范围零点漂移(%FS/G)

0～0.5in.W.C.0.60

0～1.0in.W.C.0.50

0～2.5in.W.C.0.22

0～5.0in.W.C.0.14

265微差压传感器美国西特的温度影响：

补偿范围-18～+65℃(0～+150℉)

零点漂移±0.06

量程漂移±0.033

setra 265微差压传感器西特265的环境参数：

工作温度-18～65℃

储存温度-40～85℃

压力介质用于空气或类似的非导电气体

电流输出

电路2线

输出4-20mA

激励电压9+0.02x环路阻抗min.～30+0.004x环路阻抗max.(VDC)

大环路电阻800Ω

零压时的双向输出12mA

电压输出

电路3线(EXC,OUT,COM)

输出0-5VDC;0-5VDC;0-10VDC

激励电压9-30VDC;9-30VAC;12-30VAC

输出阻抗100Ω

零压时的双向输出2.5VDC(±50mV)

setra 265微差压传感器西特265的物理参数：

壳体填充防火玻璃的聚酯

压力连接1/4″接头

电气连接螺丝接线柱

重量3盎司(约85克)

265微差压传感器的应用：暖通空调 能量管理系统 VAV及风扇控制 环境污染控制 静态管路和洁净间压力 烘箱增压及炉通风控制

265微差压传感器的激励/输出：

24VDC/4-20Ma 24VDC/0-5VDC

24VAC/0-5VDC 24VAC/0-10VDC

265微差压传感器的电气接口：接线端子 1/2导管
