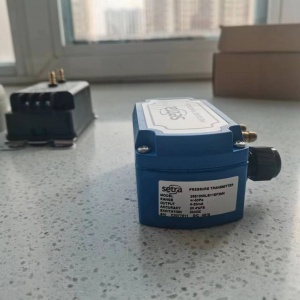

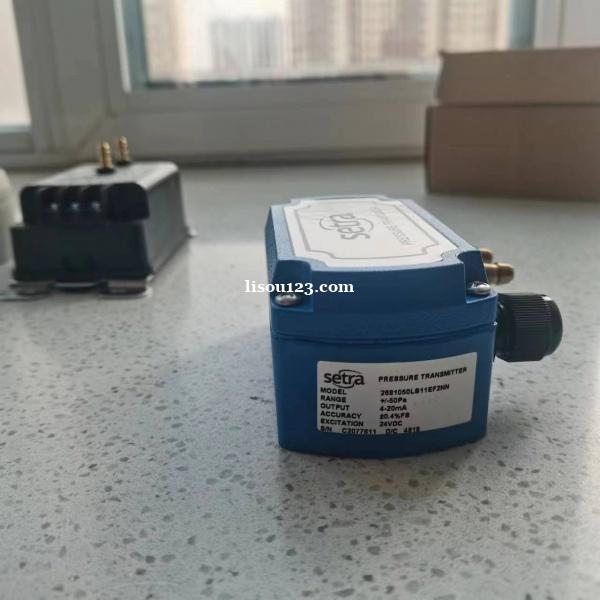

268微差压传感器美国西特SETRA 268

268微差压传感器美国西特SETRA 268

268微差压传感器的产品特点：

■ 具有6种现场可选量程

■ SETRA   可变电容传感技术

■ 不锈钢亚弧焊接敏感元件

■符合本安防爆认证ia Ⅱ CT4(268EX 特选)

■ UL94V-0阻燃性等级

■ 标准精度为±1%FS

■ 精度可达到±0.4%FS、 ±0.25%FS(特选)

■ 蕞小测量范围为0～25Pa

268微差压传感器的性能参数：

精度 ±1.0%FS

非线性 ±0.98%FS

迟滞 ±0.2%FS

非重复性 ±0.1%FS

过载能力 正负向均为70KPa(10psi)

预热漂移(典型值) ±0.1%FS

蕞大线压 70KPa

安装影响 范围                        零点漂移(%FS/G)

0～25Pa                          2.1

0～250Pa                        0.22

0～1250Pa                      0.14

0～7500Pa                      0.06

Model 268/268MR（EX）温度影响很小

补偿范围 +5～+65℃

零点漂移 <0.06%FS/℃

量程漂移 <0.06%FS/℃

268微差压传感器的环境参数如下：

工作温度 -18～+65℃

储存温度 -54～+82℃

压力介质 空气或类似的非导电气体

电流输出

电路 2线,具有误接线保护功能

输出 4mA±0.16mA～20mA±0.16mA

激励电压 9+0.02x环路阻抗min.～30+0.004x环路阻抗max.(VDC)

蕞大环路电阻 800Ω

268微差压传感器的物理参数：

壳体 铸铝材料

安装 ￠3mm螺钉挂孔

压力连接 与1/4″软管相连的3/16″塔形压力接头 φ8塔形压力接口

电气连接 PG-9电缆锁紧装置

重量 347.5g

输出调节 零点和满量程调整可在壳体内部进行

下面是268微差压传感器的一些具体型号：

268110KLD11DF1DN

2681-050LD-11-C-F1-NE

2681050LB11EF2NN

268110CLD11DF1DN

268110CLD11CF2NE

2681250LD2DCF2NN

2681050LB11CF1NN

268125CLD11CF1NE

C2681250LD11CF2NE

C2681500LD11CF2NE

268125CLD11CF1NN

268120CLD11CF1NN

2681100LD2EGF1NN
