H94阻燃导静电耐温防腐蚀涂料
H94涂料是一种集阻燃、导静电、耐温、耐油、耐水、耐酸碱盐等介质于一体的新型油罐、煤气罐内壁防腐蚀涂料。该涂料选材新颖、设计合理、配方先进，成功地解决了阻燃与导静电、阻燃与防腐、阻燃与耐温、导静电与防腐、导静电与耐温之间难以兼容的矛盾，在石油储罐内防腐技术上有重大突破。适用于高温(80℃)原油、污水、海水、工业水、汽油、煤油、柴油、喷气燃料、煤气等储罐、输油、输气管线及各类**设备的防腐，还可用于混凝土设备的防护。
1、涂料组成 (涂料分为底层涂料和面层涂料两种，每种涂料均由甲、乙两组份组成)

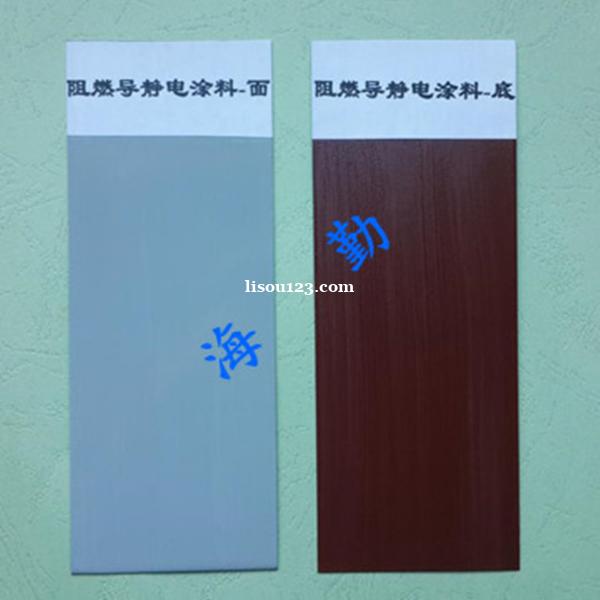

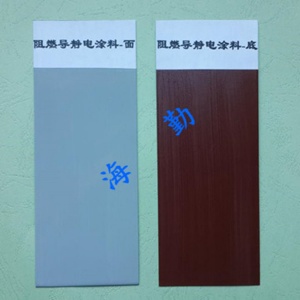

底层涂料： 甲组份(酱红色液体) 乙组份(棕色液体)
面层涂料： 甲组份(浅灰色液体) 乙组份(棕色液体)
2、主要技术指标：
组份 | 检验项目 | 技术指标 | 检验方法 | |||
H94底漆 | H94面漆 | |||||
甲组份 | 漆膜颜色和外观 | 酱红色，漆膜平整 | 浅灰色，漆膜平整光滑 | 目测 | ||
粘度，s | 40—70 | 35—70 | GB/T 1723—93 | |||
细度(μm) | ≤60 | ≤60 | GB 1724—79 | |||
固体含量，% | 70±2 | 70±2 | GB 1725—79 | |||
涂 层 | 遮盖力，g/㎡ | 70 | 80 | GB 1726—79 | ||
干燥时间 | 表干 | ≤4 | ≤4 | GB 1728—79 | ||
实干 | ≤24 | ≤24 | ||||
光泽，% | 可 调 | GB 1743—79 | ||||
硬度 | 0.49 | GB/T1730--93 | ||||
附着力(划圈法)(级) | 1 | 1 | GB1720—79 | |||
柔韧性(mm) | 1 | 1 | GB/T1731--93 | |||
冲击强度(㎏.cm) | 50 | 50 | GB/T1732--93 | |||
表面 电阻率Ω | 105—109 | GB16906—97 | ||||
体积电阻率Ω﹒m | 103—108 | GB13348—92 | ||||
氧指数(OI) | ≥29 | GB 2406--93 | ||||
导热系数W/M﹒K | 0.057 | 美国ASTM177-76 | ||||
贮存期(y) | 1.5 | 1.5 | ||||
3、 用量比和包装
该涂料各组份的配比是通过研究和大量试验对比选择最佳用量比。为使用方便，产品出厂时按比例配套包装。
| H94底漆(酱红色) | H94面漆(浅灰色) |
甲组份 (铁桶) | 20 | 20 |
乙组份 (塑料桶) | 1.1 | 1.1 |
耐热材料(袋装) | 1.6 | 1.6 |
4、施工方法
1)表面处理
为了提高涂料的防腐效果，涂漆前应彻底清除被涂面上的残旧漆膜、铁锈、油污、氧化皮等。
2)其具体要求是：
(1)用喷丸或喷砂除锈，质量应达到Sa2.5级(GB 8923-88)。
(2)若采用手工除锈，质量应达到St3级(GB 8923-88)。
(3)涂漆前，应除去表面的油污、灰尘等杂质。处理干净后的钢板应及时涂上漆，以防重新生锈。
3)、配漆
(1)油漆放置过久，可能出现沉淀，使用前要充分搅拌。
(2)用于高温(80℃)储罐时开桶搅匀后，将乙组份(小桶)倒入甲组份(大桶)混合均匀，再加入一袋隔热材料(第一道底漆和第四道面漆可以不加)充分搅拌均匀方可使用。
(3)用于常温储罐时，开桶搅匀后，将乙组份(小桶)倒入甲组份(大桶)混合均匀后，方可使用。
(4)如用量较少，可按甲、乙组份的比例进行调配。
4)、涂漆
(1)可采用刷漆、辊涂、喷涂法施工。尽量做到涂层薄厚均匀，不漏涂、不流挂，并达到规定的厚度。在常温条件下每4h可涂一道。
(2)涂装程序：(分高温和常温)
高温储罐(80℃)涂装程序参照本表
涂装程序 | 组 份 | 配比(kg) | 颜色 | 标准厚度(μm) | 用漆量(g/m2) |
第一道 | 底漆甲组份＋乙组份 | 20：1.1 | 酱红 | 30～50 | ～130 |
第二道 | 底漆甲组份＋乙组份 ＋隔热材料 | 20：1.1：1.6 | 酱红 | 60～80 | ～160 |
第三道 | 面漆甲组份＋乙组份 ＋隔热材料 | 20：1.1：1.6 | 浅灰 | 60～80 | ～160 |
第四道 | 面漆甲组份＋乙组份 | 20：1.1 | 浅灰 | 30～50 | ～130 |
常温储罐涂装程序参照本表
涂装程序 | 组 份 | 配比kg | 颜色 | 标准厚度μm | 用漆量(g/m2) |
第一道 | 底漆甲组份＋乙组份 | 20：1.1 | 酱红 | 30～50 | ～130 |
第二道 | 底漆甲组份＋乙组份 | 20：1.1 | 酱红 | 30～50 | ～130 |
第三道 | 面漆甲组份＋乙组份 | 20：1.1 | 浅灰 | 30～50 | ～130 |
第四道 | 面漆甲组份＋乙组份 | 20：1.1 | 浅灰 | 30～50 | ～130 |
5、注意事项：
涂料中含有机溶剂，施工现场必须加强通风，严禁明火，并用防爆灯照明。
请于阴凉、通风、干燥之处储存涂料。
作业时做好防护，作业时间不宜过长。
