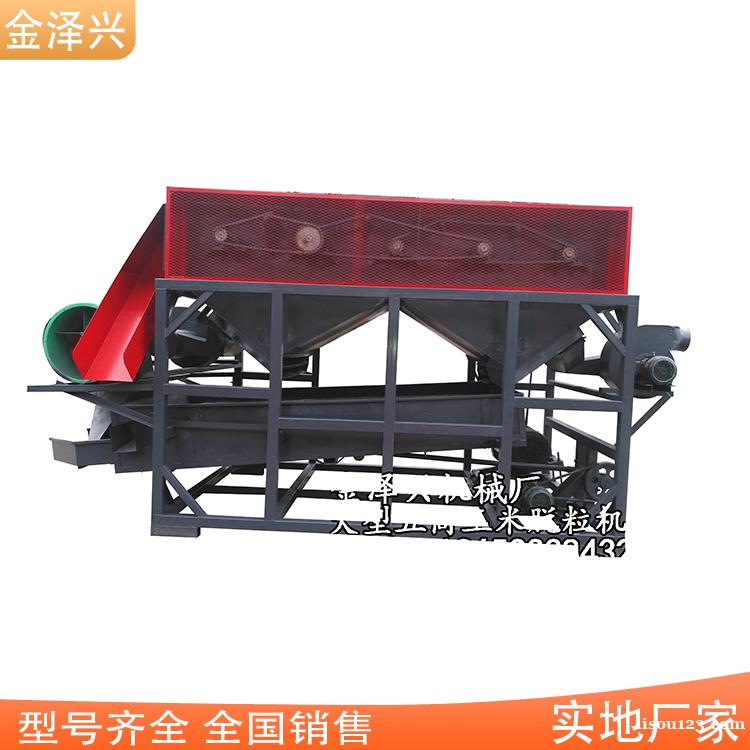

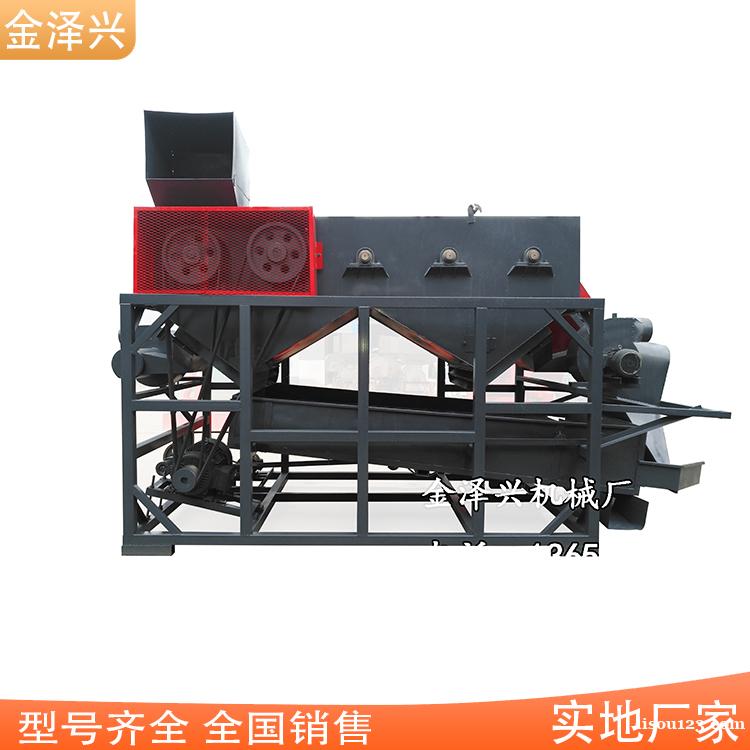

5TY-106型玉米脱粒机
使用说明书
用户朋友您好：
感谢您选择用我厂生产的5TY-106型玉米脱粒机，为了使您能清楚的了解该机器性能并安全地使用请您仔细阅读说明书。5TY-106型玉米脱粒机以三相电为配套动力。具有结构紧凑，生产率高，维护保养方便，移动轻便，坚固耐劳等特点，我厂热情希望广大用户使用该机器后提出宝贵意见，以便我们售后更进一步改进机器。
一、 主要结构及工作原理
1、 主要结构
我厂生产的5TY-106型玉米脱粒机，它主要结构部件有：进料口，顶盖，主轴轴承，筛网，出料口，风机，配套动力等组成。
2、 工作原理
该机工作原理是通过主轴运转，主轴上焊有齿牙与固定齿牙产生搓合玉米棒在机舱内随着主轴旋转，这时玉米颗粒将被固定齿牙和转动齿牙碰撞脱下，经过筛网出料槽和风机作用，玉米颗粒和玉米棒将被分离清选，达到脱粒效果。
二、 安全标志及注意事项
（一）注意事项
1．注意—初次使用玉米脱粒机前应详细阅读使用说明书，明确使用说明书中安全操作规程和危险部位安全标志所提示的内部。
2．注意—本机仅限于玉米脱粒。使用机器前前应仔细检查玉米脱粒机主轴上的齿牙等工作部件，有无裂纹和变形。更换部件时，应按使用说明书的要求或有经验的维修人员指导下进行。
3．注意—作业时，如发现堵塞或其他异常反应应立即停机，切断动力后，方可进行清理检查。
4．注意—脱粒主轴，风机及轴承座和其他运作部件的螺栓不得有松动现象，并应按使用说明书的要求定期检查。
5.注意—妨碍操作和影响机器案例的部分不应改装。
6.警告—更换动力时必须保证主要转速和说明书中的要求转速匹配，外露的转动部分必须有防护装置。
7.警告—使用电机为动力时，电机必须有可靠的发接地保护措施，线径不小于6m电缆线，接地，接线要安全可靠。
8.警告—机器作业前进行试运转，5-10分钟试运转应无碰撞，无导常响声振动，主轴转向应正确，转速应符合适合用说明书中的规定，严禁超速工作。
9.警告—机器转动时严禁拆下防护罩。
10.警告—严禁酒后、孕妇、未成年人操作，操作人员工作时应扎紧袖口，留长发时应戴防护帽。
11.警告—作业时严禁手伸入喂料口、排料口及危险转动部件内。
12.警告—作业时喂料应均匀，严禁将石头、木头、金属等坚硬物喂入机内。
（二）安全警示标志
本机在危险部位贴有安全警示标志，其内容及所处位置如下：一、贴在喂入口上罩壳 二、贴在防护罩上，粘贴在机器上的安全警告标志是保证机器安全运行的重要保证，当安全警示损坏或丢失应及时与经销商或生产厂家及时获取。
三．安装方法
将电机皮带轮安装在电机轴上，保证电机皮带槽与脱粒机主轴皮带槽对正，将三角带装好，调整松紧，然后安装好皮带轮防护罩；接好电缆线、开关、保险、开机试运转5-10分钟，确定安装正常后方可进行脱粒工作。
四、操作与调整
1.玉米脱粒机每次工作前应仔细检查各部分固定螺栓是否紧固可靠，皮带轮槽是否对正，安全防护措施是否有效，经检查确认安全可靠后启动工作。
2.机器运转正常后即可喂料工作。
3.物料喂入应均匀（禁止使用铁棍、铁丝、木棒等硬物送粒）
五、维护与保养
1.机器使用前应首先检查各部位固定螺栓是否松动。主轴固定螺母和轴承固定螺栓是否松动,所有松动螺栓均应紧固可靠。机器防置一年以上，来年使用前应打开轴承合盖加注润滑油，正常工作时各润滑点每班加油一次。
2.电机长期停用后，下次启动前应先空运转10分钟（排潮）再带负荷使用。
3.工作结束后，应卸掉三角带，消除机器内外杂物，灰尘等，存放在卫生干燥处，禁止将机器放置在室外暴晒淋雨，否则会损坏机器。
六、脱粒机适用范围
1.该机适宜脱粒含水率12％-13％玉米棒。
2.该机只能用于玉米脱粒机，任何私自改装，用于其它作物脱粒，乱配动力和皮带轮，提高主机转速等行为所造成的一切后果自己负责，与生产商和经销商无关。
