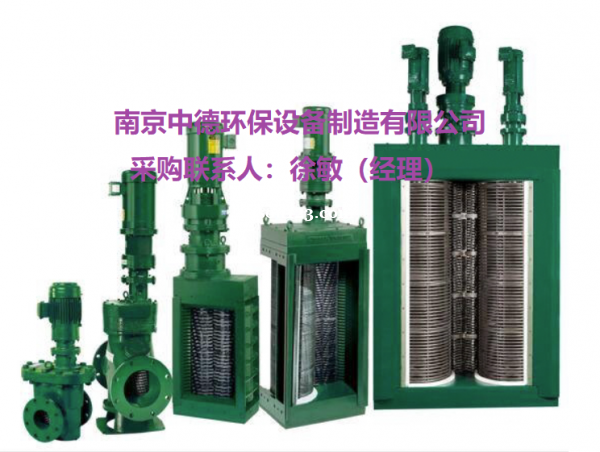

单鼓粉碎型格栅预制泵站粉碎格栅机

单转鼓粉碎型格栅采用单鼓结构，功能性、持久性、维修费用和安装的简易性优越。它是由一个转鼓栅网和钛合金切割刀片粉碎器组成，能在*高达2475m³/h的流量下，把难以处理的固体颗粒粉碎成可处理的小颗粒。新的不锈钢无轴转鼓提高捕获效率，增加了流量，防止物体缠绕并且更加牢固。转鼓式粉碎型格栅的设计提高了固体的捕获率，更好保护下游设备，使长期的维修费用降为*低。

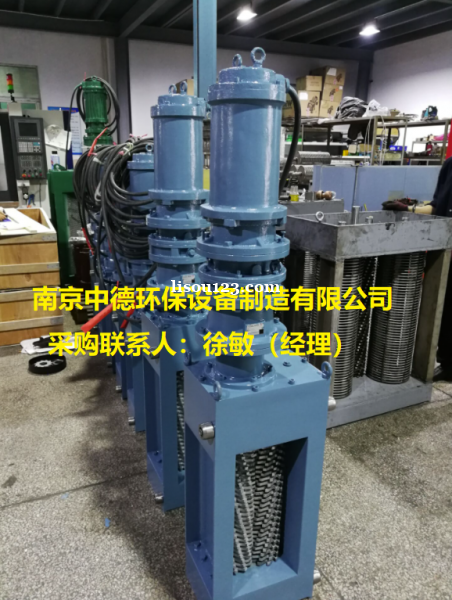

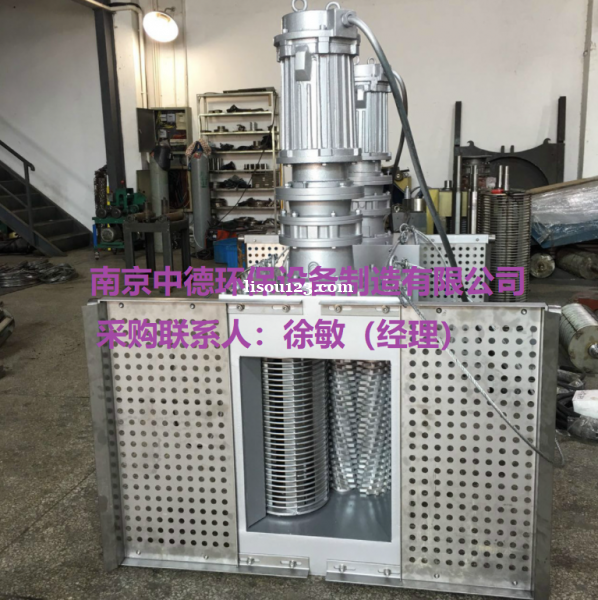

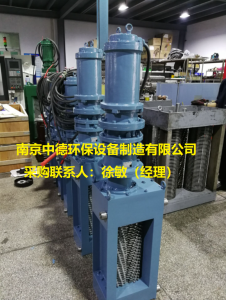

预制泵站粉碎格栅机

单鼓粉碎型格栅安装尺寸图

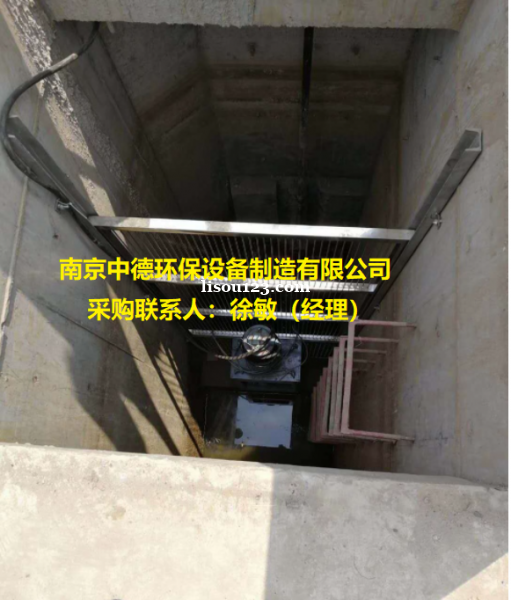

实际安装图

工作原理

拥有*优的钛合金切割刀片设计，事例数十年来技术的进步和设计革新，建立一套有效可靠产品标准。钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒，经证明适用于各种*苛刻的环境。

1、固体颗粒随着污水进水切割区；

2、固体颗粒被转鼓截留并被输出到切割室；

3、大部分的污水和足够小的颗粒通过转鼓区；

4、固体颗粒被切割并通过切割室；

5、被粉碎后的颗粒流向下游。

特性优点

1、双轴粉碎器

比单轴粉碎器适合更多固体颗粒，两个反向旋转轴使颗粒物在双轴间粉碎；

2、无轴转鼓

不锈钢材质，栅间隙各种尺寸可选，包括6mm；

3、刀片选择

根据需要进行各种齿型设计，以适应各种特殊情况需要转鼓和粉碎器间隙小

4、轴衬导流装置

引导固体杂质进入切割室，保护密封不受砂石侵害；

5、低底座

在低流量时可*大限度利用切割室来提高粉碎能力；

6、顶部坚固座

可以简单坚固维修，无需把设备从渠道中提出；

7、安装简易

可适用大部分现有渠道，不需或只需很少土建改动；

8、机械密封

压力可高达0.6Mpa，密封无需清理，无需调整压盖；

9、型号设计

渠道宽*窄至550mm,流量*高达11000m³/h。

应用场合

1、安装于大流量、宽幅面水渠中；

2、安装于泵站、污水处理厂；

3、本机能粉碎的物品有：纸制品、木制品、塑料制品、橡胶制品、生活垃圾等。

电机选择

普通电机：3kw或4kw

潜水电机：3kw或4kw

干湿两用电机：4.5kw或5.5kw

解决固体颗粒危害*佳方案

拥有优的钛合金切割刀片设计，事例数十年来技术的进步和设计革新，建立一套有效可靠产品标准。钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒，经证明适用于各种*苛刻的环境。

解决固体颗粒危害Z佳方案

拥有*优的钛合金切割刀片设计，事例数十年来技术的进步和设计革新，建立一套有效可靠产品标准。钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒，经证明适用于各种苛刻的环境。
