1、去掉Y电容C4和C6.在非晶共模电感后面再加“方形磁芯扁平线共模SQ1918-20mH.”

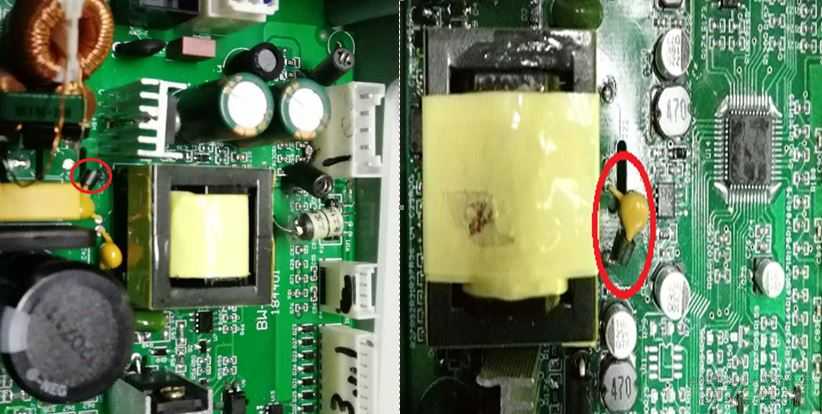

2、两个电源靠近低压侧的Y电容管脚加穿芯磁珠：RH3.5*4*1.5 。
骚扰功率整改
1，输入线的L、N线的非晶磁环前移把地线也包含在内，绕3到5圈。
2，大功率开关电源驱动电阻R23调大到51欧，去掉反向二极管D7。小功率开关电源驱动电阻R53调大到51欧。

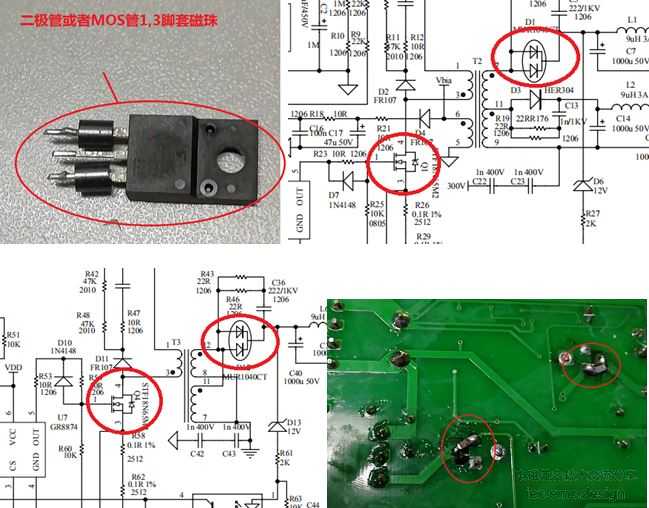

3、两个开关电源的MOS管Q1,Q4的1，3脚和输出二极管D1,D14的1,3脚加穿芯磁珠：”RH3.5*4*1.5 “。”并且两MOS管的D，S极间加47pF/1000V电容。

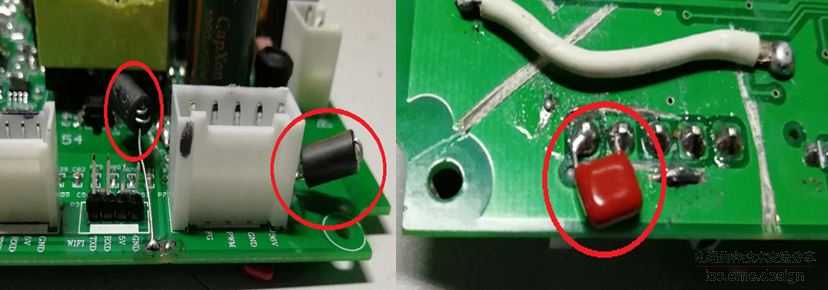

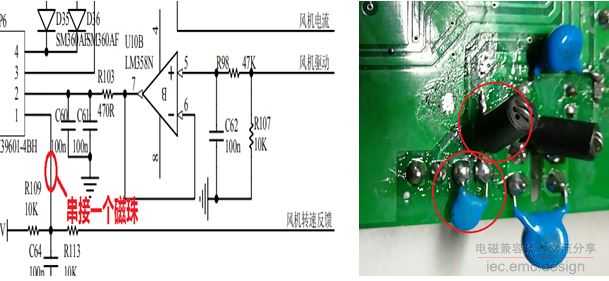

5、风电机的GND、运放驱动后的GND画在一起再和电源GND加一个磁珠 150ohm。风机转速反馈线加磁珠150ohm，风电机VCC入线串接一个磁珠（WDRH 6*10*0.85-4TS）并且在端子上并个电容104。
|
