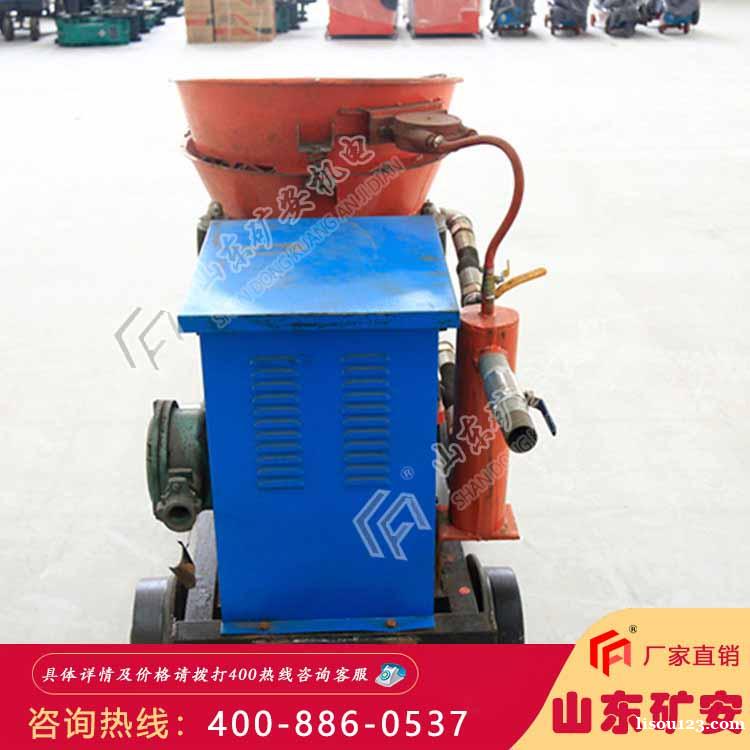

PS6I湿式混凝土喷射机
PS6I湿式混凝土喷射机简介
湿式混凝土喷射机具有技术先进、结构合理、性能 稳定、操作维护方便、使用寿命长等优点，湿式混凝土喷射机广泛适用于隧道、涵洞、地铁、水电工程、地下工程及煤矿高沼矿井巷道混凝土的喷射施工作业。
PS6I湿式混凝土喷射机组成结构
湿式混凝土喷射机主要有机械动力系统、送料系统、送风系统、速凝剂添加系统四部分组成。机械动力系统：主要将驱动电机产生的机械动力经变速箱减速增扭后，通过输出轴带动转子体转动。
送料系统：主要有料斗、振动器、转子体等组成。
送风系统：本系统主要由主进风管、分流管、压力表、上风路、下风路、辅助风路、阀门及管道组成。
速凝剂添加系统：主要由计量泵、接头管道等组成。
PS6I湿式混凝土喷射机技术参数
型号 PS6I
生产能力 m3/h6
输送距离 (水平/高度) m30/10
使用混合料水灰比≥0.45
zui大骨料直径 mm φ20
额定工作压力 MPa0.5
耗气量 m3/min≤11
电机功率 kW7.5
电压等级 V380/660或660/1140
PS6I湿式混凝土喷射机工作原理
机械动力系统：主要将驱动电机产生的机械动力经变速箱减速增扭后，通过输出轴带动转子体转动。
送料系统：主要有料斗、振动器、转子体等组成。 按一定配比拌好的拌合料，在振动电机的强制震动下，经筛网进入转字体料腔，然后由压缩空气将转子体内的拌合料压人旋流器内，旋流器与喷砂管用快速接头连接，喷砂管的末端连接喷头座和喷管，zui后经喷管喷向受喷面。
送风系统：本系统主要由主进风管、分流管、压力表、上风路、下风路、辅助风路、阀门及管道组成。压缩空气经主风管进入分流管，由分流管分为三路，一路由上风管进入转子体料腔，将料压入旋流器内。另一路直接进入旋流器内，两股气流共同将拌合料经输送管路吹向受喷面，由分流管分出的第三路气流（称辅助风路）经手动阀、单向阀来输送由计量泵排出的速凝剂。
速凝剂添加系统：主要由计量泵、接头管道等组成。计量泵按照调定的输出量，将速凝剂经过管道送至喷头与拌合料混合。
