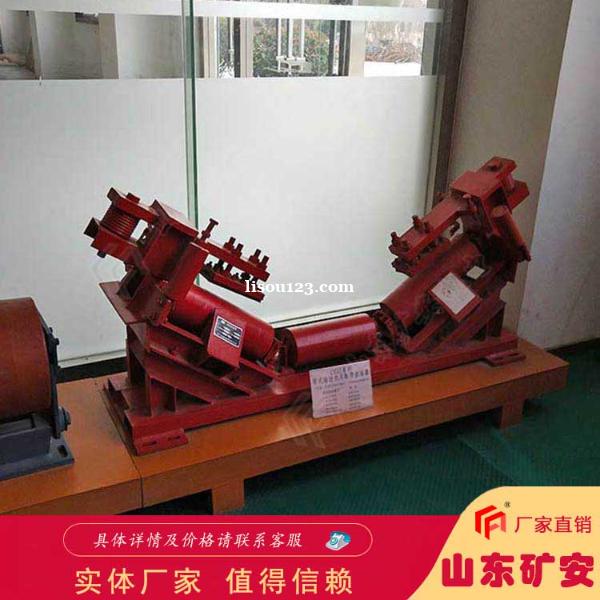

DDZ-30-100断带抓捕器,DDZ-30-100断带抓捕器结构组成
DDZ-30-100断带抓捕器特征与原理
断带抓捕器主要由偏心逆止托辊1、转臂12、闸块13、楔紧块7、扭簧6、闸块调节螺栓11、插销9、连杆机构14等组成。kuangan001
托辊内有偏心轮3、托辊轴4以及转动机构,当输送机正常工作时,偏心逆止托辊与胶带不接触,一旦输送机发生断带或逆止器失效时,胶带下滑,偏心逆止托辊与胶带接触,在摩擦力的作用下与偏心轮一起反转,旋转中心是托辊轴圆心,拨销也随同偏心轮一起转动,拨动连杆机构的上插板向下运动,使插销脱开,在扭簧的作用下转臂迅速打向楔紧块至输送带上方并楔紧,同时托辊也挤向闸块,随着输送带的下滑越来越挤紧输送带,zui终迅速将下滑的重段胶带抓捕,保护输送带。
下断带保护装置主要有逆止托辊2、平行托辊9、偏心逆止托辊6、制动连杆5、拨杆4等组成,偏心逆止托辊内装有偏心轮6、制动辊轴8及偏心轮传动机构,逆止托辊装有拨销轮3及传动机构。
