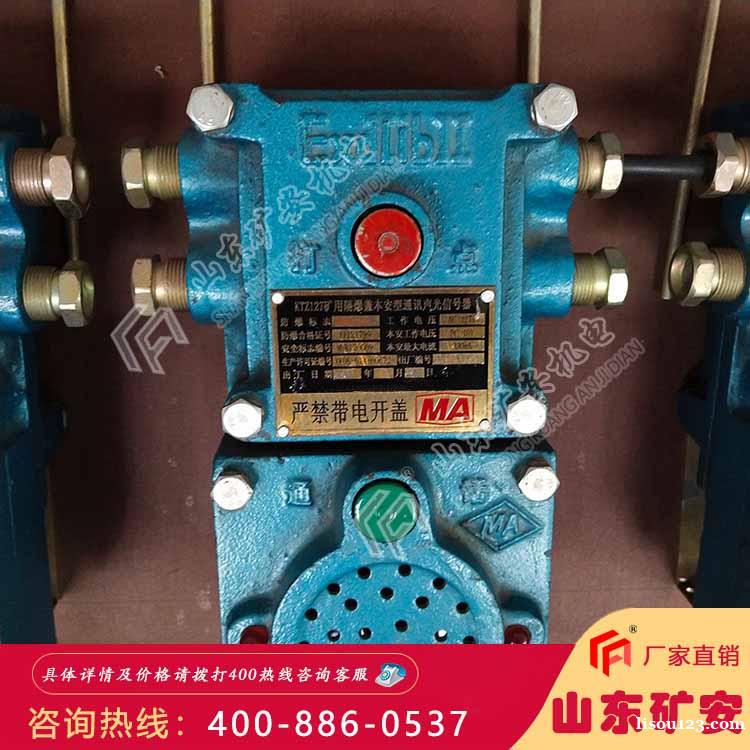

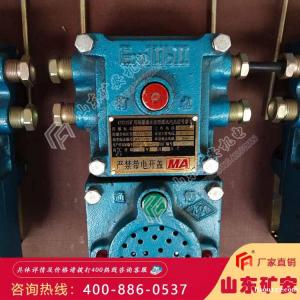

矿用声光信号器工作原理
1、发送声光信号功能
如图所示，A#、B#为电源接线柱，C#为信号联络接线柱。按下打点按钮，所有联机各台C#与B#接线柱通过光耦构成电源回路。集成块IC1得电工作，发出声音信号送给扬声器并使LED点亮，并通过电源线发送200kHz载波声光信号。
2、受话功能：
受话集成块IC3的电源通过变压器B1获得，在没有按下通话按钮时，受话集成块IC3有电，其它台发送的声光信号经电源载波，通过变压器B2的线圈L和L3耦合，L3感应到的音频信号，经IC放大后送给扬声器Y实现受话功能。
3、单工通讯功能：
按下通话按钮，IC2得电，声音经话筒MC送入IC2。放大后的音频信号，通过变压器B2的L2和L1耦合，L1线圈感应到的音频信号，通过电源线载波，发送到其它各台，实现单工通讯功能。
矿用声光信号器安装
1、打开隔爆腔前盖，按接线接线柱A#、B#接电源127V经熔断器介入本产品。C#接其它台C#，芯线接地。
2、系统接入电源后即可使用（使用4X1.5平方根橡套电缆）。
3、如果接线不对时，会发出噪音或打点声，此时只需将其中一台A#、B#接线对调即可。
