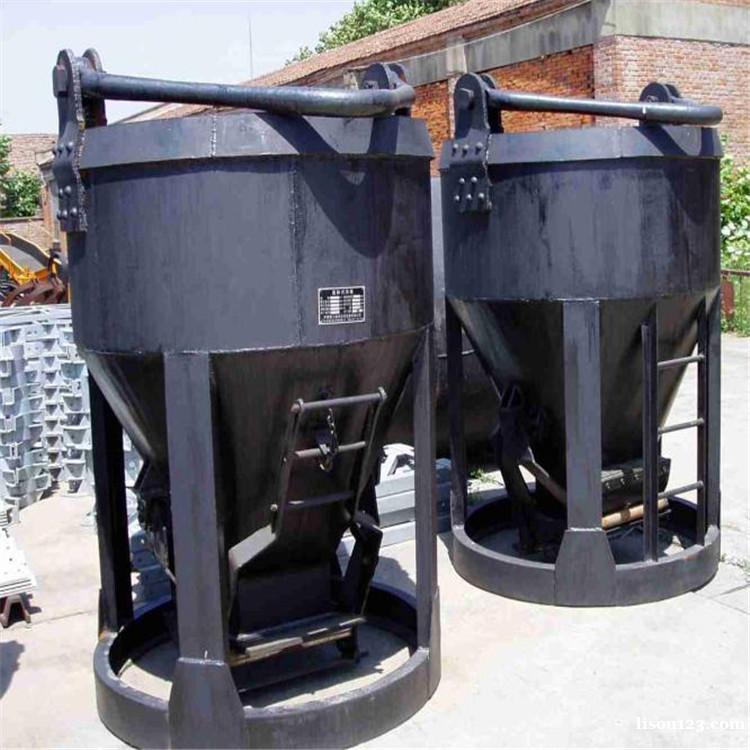

矿用吊桶是立井井筒开凿期间提升矸石、升降人员和材料的主要容器。当井筒涌水量小于6m³/h时，还可作排水用。底卸式吊桶是专供立井井筒凿井时向砌壁工作面输送混凝土的专用凿井设备。底卸式吊桶由桶身、桶梁、扇形闸门、闸门启闭手把及闭锁机构组成。底卸式吊桶是立放在平板矿车上用电机车或其他牵引方式往返于井口棚与混凝土集中搅拌站之间。技术参数
|
形式 |
容积 m3 |
筒体外径mm |
筒口直径mm |
筒径高 mm |
吊筒全高mm |
筒梁直径mm |
质量 kg |
|
TG挂钩式吊桶 |
1.0 |
1150 |
1000 |
1150 |
2005 |
55 |
348 |
|
1.5 |
1280 |
1150 |
1280 |
2270 |
65 |
478 |
|
|
2.0 |
1450 |
1320 |
1300 |
2430 |
70 |
601 |
|
|
TZ座钩式吊桶 |
2.0 |
1450 |
1320 |
1350 |
2480 |
70 |
728 |
|
3.0 |
1650 |
1450 |
1650 |
2890 |
80 |
1049 |
|
|
4.0 |
1850 |
1630 |
1700 |
3080 |
90 |
1530 |
|
|
5.0 |
1850 |
1630 |
2100 |
3480 |
90 |
1690 |
|
|
TD底卸式吊桶 |
1.2 |
1450 |
1320 |
1485 |
2757 |
70 |
815 |
|
1.5 |
1450 |
1320 |
1730 |
2960 |
75 |
882 |
|
|
2.0 |
1700 |
1450 |
2170 |
3240 |
80 |
1066 |
|
|
3.0 |
1850 |
1630 |
2580 |
3780 |
90 |
1365 |
|
|
4.0 |
1900 |
1630 |
2980 |
4180 |
90 |
1625 |
以上图片及其提供产品价格仅供参考，详情联系销售人员或电仪。除外我公司同时生产提供各类矿山机械设备及配件，期待与您的合作！
