不锈钢粉碎格栅用途
是为处理混合在下水道中的固体物质而开发的装置。该机能将混合在下水道中的布片、木片、空瓶罐等固体物粉碎，以防止下水道水处理设备的堵塞，保护下水道水处理设备正常运行。本机主要适用范围：
1、安装于下水道水泵前，对固体物的破碎；
2、安装于拦污栅后，对从水中捞上的飘浮物的破碎；
3、安装于焚烧炉前，将 栅渣杂物 破碎至便于运输的尺寸；
4、安在污水处理管道中，对混入污泥中固体物的破碎
5、对回收的空罐、电池、塑料品等的破碎。
本机所能破碎的物品有：破布、玻璃、纸制品、木制品、生理用品、空罐、渣滓、橡胶制品、绳类、软管、皮制品、塑料品等。
结构

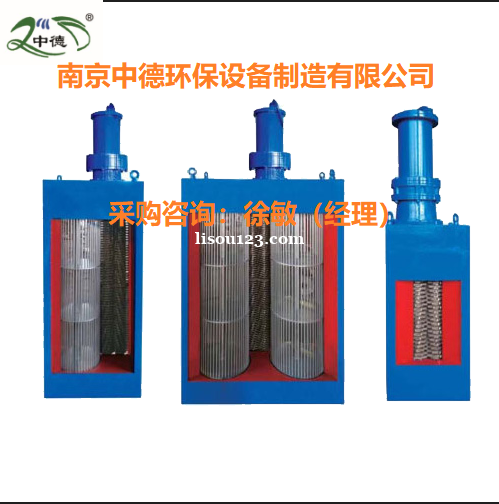

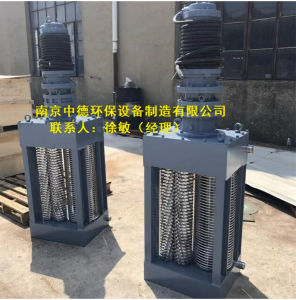

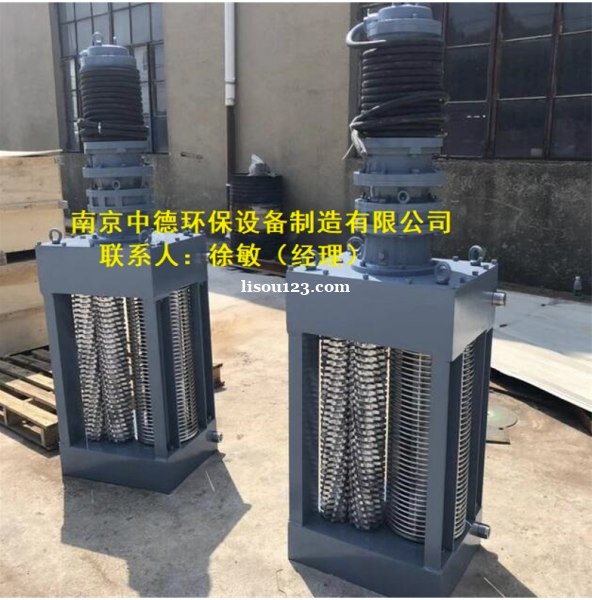

本机主要由驱动部件、主动轴、从动轴、铣刀、机械密封、 不锈钢转鼓， 壳体等构成。
驱动部件带动主动轴转动，同时主动轴通过精密齿轮带动从动轴转动，使固定于两轴上的铣刀呈逆向旋转，而将固体物咬挤破碎。
粉碎方式
粉碎型格栅主动轴和从动轴通过差速旋转的工作方式，实现刀片对杂物的撕扯功能
粉碎格栅通过相向运动的带有刃口的刀片，实现刀片对杂物的剪切功能
粉碎型格栅刀片和刀片之间约 1mm的狭小间隙，实现刀片对杂物的挤压功能
粉碎格栅的保护功能
粉碎型格栅的电机带有防堵塞保护线，当有较大物体进入粉碎格栅发生堵塞情况是，通过粉碎格栅的反转功能，自动解除格栅堵塞，避免人工清理不及时造成的电机损坏，减少损失
粉碎格栅的电机带有电机泄漏保护线，当水陆两栖电机因使用不当发生漏水时，通过禁止电机启动的方式，向设备运营维护人员发出报警信号，避免造成电机损坏，减少损失
主要技术参数及外形尺寸 （ 尺寸变化不再另行通知 ）
表 1 水路立式（L） 粉碎格栅机 主要技术参数
|
型号 |
参考 流量 |
电机功率 |
|
|
WFS200-1.5-B |
20 |
1.5 |
本款设备主要适用筒体直径1600/进水管直径200以下泵站 |
|
WFS300-1.5-B |
50 |
1.5 |
|
|
型号 |
参考 流量 |
电机功率 |
|
|
WFS200-2.2-70 |
70 |
2.2 |
具体电机功率需要根据具体工况条件作出相应的调整 设备外观尺寸360*250*设备高度 检修孔尺寸600*500 |
|
WFS300-3-90/B |
90 |
3 |
|
|
WFS400-3-120/B |
120 |
3 |
|
|
WFS500-3-150/B |
150 |
3 |
|
|
WFS600-3-200/B |
200 |
3 |
|
|
WFS700-4-250/B |
250 |
4 |
|
|
WFS800-4-300/B |
300 |
4 |
|
|
WFS900-4-400/B |
400 |
4 |
|
|
WFS1000-4-600/B |
600 |
4 |
|
|
WFS1200-4-800/B |
800 |
4 |
|
|
型号 |
参考 流量 |
电机功率 |
|
|
DFS300*300-3-300 |
300 |
3 |
具体电机功率需要根据具体工况条件作出相应的调整 设备外观尺寸560*450*设备高 检修孔尺寸900*700 |
|
DFS400*300-3-400 |
400 |
3 |
|
|
DFS500*300-4-600 |
600 |
4 |
|
|
DFS600*300-4-800 |
800 |
4 |
|
|
DFS700*300-4-900 |
900 |
4 |
|
|
DFS800*300-4-1000 |
1000 |
4 |
|
|
DFS900*300-4-1100 |
1100 |
4 |
|
|
DFS1000*300-5.5-1200 |
1200 |
5.5 |
|
|
DFS1200*300-5.5-1500 |
1500 |
5.5 |
|
注： 1．污水中的渣滓浓度为 不大于 5%
2．处理量为流入水位在 粉碎格栅机开口上限，流出水位在 粉碎格栅机 开口下限的处理量（即允许液位差）
电气控制
常规为手动控制；可带 智能数据 接口；可全自动控制。
安装方式
1：挂壁式安装（一体化预制泵站安装方式相同）
2：卧式安装
订货说明
1订货时请用户提供使用环境、过水流量、工作水位高度；
2不注明所配电控箱为常规控制，如有特殊要求应另行注明；
3用户如需不锈钢铣刀，应另行注明；
4 粉碎格栅机 电机为 水陆两栖 电机，可同时正常工作在水中和空气中。如需采用普通电机，为防电动机浸水，需加长轴，用户应另行注明。
南京中德环保粉碎型格栅机的产品特点
电机 ; IP68型水陆两栖电机，可以在空气中连续24小时工作。有检测报告
电缆：长度可以根据实际工况做调整，柒芯电缆，漏水保护，堵塞保护信号线。
壳体 :碳钢或者不锈钢结构件，可做1500℃高温的固溶处理，结构稳定牢固
刀片：高强合金钢材质，硬度可以达到 65，耐磨损
轴 ：高强合金钢材质，做高温调制，坚固的，耐磨损
提示：南京中德环保设备制造有限公司销售的粉碎型格栅系列产品，
由于采用标准技术要求，后期的维护保养便捷，简单。
维护保养人员只需要具备基本的机电知识，就可以现场自行拆卸之后，组装。
一体化预制泵站粉碎格栅常见工作设置误区
|
项目 |
常见误区 |
正确设置 |
|
堵塞-反转时间 |
10秒-20秒 |
发生堵塞的瞬间反转 |
|
反转工作时间 |
反转30秒-1分钟 |
堵塞物退出格栅后瞬间恢复正转 |
|
工作/停留时间 |
工作10分钟停机1小时 |
工作15分钟停机15分钟 |
|
格栅启动方式 |
和水泵联动 |
单独的时间控制 |
