皮带输送机置于格栅除污机或污泥脱水机后,用于输送栅渣和泥饼。

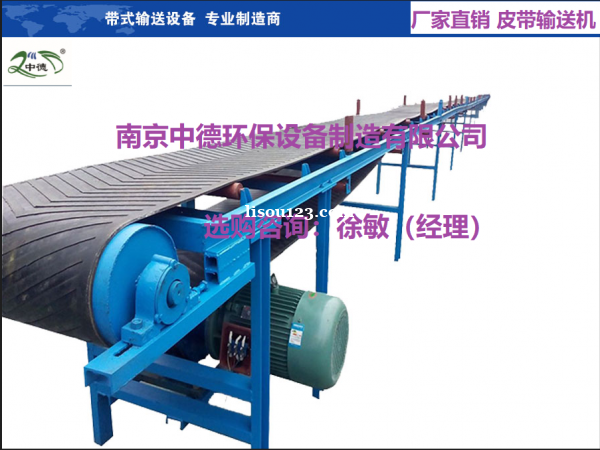

1．设备名称与数量 DS型皮带输送机运行效果
| 设备型号 | 设备名称 | 数量 | 单位 | 安装位置 |
| DS500×15 | 皮带输送机 | 1 | 台 | |
| DS500×6-30° | 皮带输送机 | 1 | 台 | |
| DS600×18 | 皮带输送机 | 1 | 台 | |
| DS600×9-26° | 皮带输送机 | 1 | 台 |
2．供货范围
装配完整的皮带输送机
驱动装置
输送带
张紧轮
槽型托棍、回程托棍、导向棍
机架
两侧挡板、扫清器
所有连接附件、地脚螺栓
其它

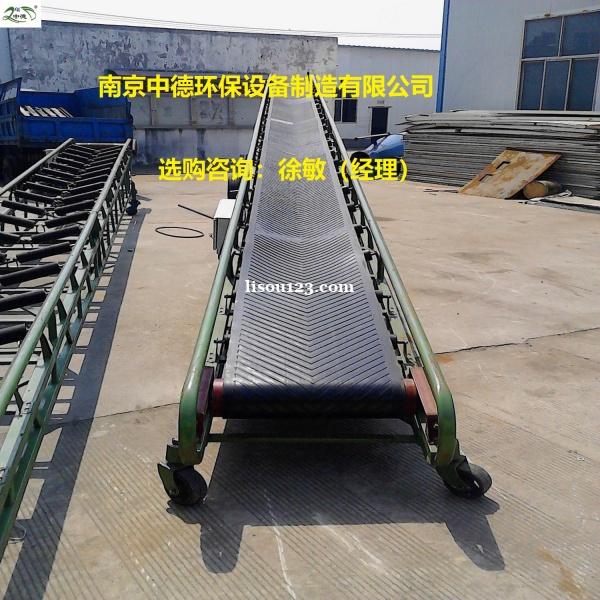

3．技术参数 DS型皮带输送机运行效果
| 项目 | 特性 | |||
| 设备型号 | DS500×15 | DS500×6 | DS600×18 | DS600×9 |
| 输送渣量 | 4m3/h | 3m3/h | 5 m3/h | m3/h |
| 皮带宽 | 500mm | 500mm | 600mm | 600Mm |
| 输送距离 | 15m | 6m | 18m | 9m |
| 输送速度 | 1m/s | 1m/s | 1m/s | 1m/s |
| 皮带输送机高度 | 毫米 | 毫米 | mm | mm |
| 安装角度 | 0° | 30° | 0° | 26° |
| 安装场所 | 粗格栅后 | 粗格栅后 | ||
| 工作制 | 间歇运行 | 间歇运行 | ||
| 电源 | 380V，3相，50Hz | 380V，3相，50Hz | ||
| 控制要求 | 满足现场手动、自动控制 | |||
4．技术描述
皮带输送机的设计、制造和安装保证满足现场使用要求,有高度的工作可靠性,尽可能少的维修工作量。
皮带输送机的结构形式为皮带输送，其结构设计保证物料流通，并带有托水盆，无渗漏。
驱动装置所有面的密封处无渗漏。
驱动装置具有过载保护功能，应能满足24小时连续运行。电机防护等级为IP55，绝缘等级为F。
驱动装置设有防护罩，其结构形式便于维修检查，并能满足室外安装的要求。
皮带输送机与格栅除污机联动，现场设有手动控制开关。
5．主要零部件材料
| 部件 | 材料 |
| 皮带 | 防酸防碱环形胶带 |
| 电动滚筒 | YWD型油浸式 |
| 两侧挡板 | 碳钢防腐 |
| 所有连接附件、地脚螺栓 | 不锈钢 |
| 机架 | 碳钢防腐 |
6．抗腐蚀
卖方应根据买方提出的使用条件,所接触的介质等情况对设备采取有效的喷涂措施。设备在喷涂之前,表面的铁锈、油脂等脏物清除干净。处理级别为Sa21/2。所有钢结构进行喷锌处理。
7．设备检验
每台设备须经检查试验合格，并附有产品合格证和使用维护说明书方可出厂。在全部设备安装完毕，我方进行现场测试，测试内容及测试结果满足标书的各项技术要求，并得到买方工程师的认可。
