透射光栅分光片超声波清洗机

透射光栅分光片（Transmission Grating Beamsplitters）通常用于He-Ne激光束的分光和可见范围内多条激光的分离。透射的光束被衍射为多阶。透射光栅分光片由在抛光玻璃基底上镀的与之折射率相匹配的环氧树脂复制层所构成，以此获得更高的总衍射效率。这些分束器专门设计用于He-Ne激光器分光。
    光栅表面容易污损，触摸时需要极度小心，只允许触摸其边缘。指纹和各种气雾会对光栅镀膜造成损坏，如需对光栅进行清洁，可选用威固特自主研发的专用清洗机。

透射光栅分光片超声波清洗机设备简介：

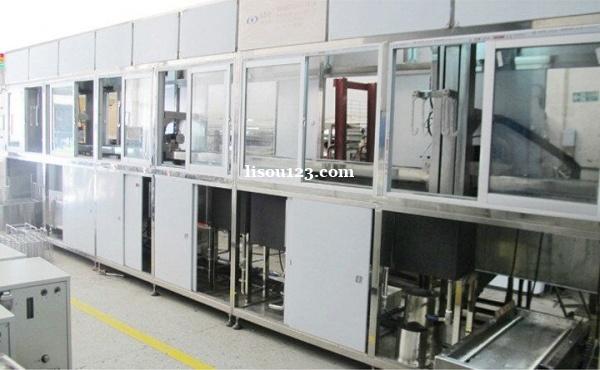

VGT—1509FH该清洗机主要由超声波发生器、换能器、清洗槽、脱水槽、储液槽、循环过滤系统、自动恒温加热系统、抛动系统、抽气罩、冷水机、机架、电控柜等组成；整机采用不锈钢镜面板封闭处理，设可视化玻璃观察窗；提升和横移机构实现上下料及移送至各工序；清洗槽设有抛动机构，可使得清洗篮上下匀速抛动；采用多道超声波清洗和漂洗工序；高纯水高温慢拉脱水工艺，为干燥提供有利基础；热风循环烘干，配空气高效过滤器，避免受到空气污染；是一款针对光学行业高洁净度清洗要求而研发的清洗设备。

透射光栅分光片超声波清洗机清洗部分：

1、浸泡超声槽结构功能：独立清洗槽，结构为四面锯齿型溢流,进水口进水，溢流到排液口将液体排掉；

2、水溶性溶剂超声波清洗槽结构功能：独立清洗槽，结构为锯齿形四面溢流。通过溢流口将槽内漂浮物流入储液箱，经过滤后再泵入清洗槽内使用；

3、市水超声槽结构功能：独立清洗槽，结构为四面锯齿型溢流,进水口进水，溢流到排液口将液体排掉；

4、纯水超声波漂洗槽结构功能：为连体槽,槽体四面锯齿型溢流,第12、11槽设进水口，与高纯水相接。液满后经后侧溢流到第10、9槽，液满后经后侧溢流到第8、7槽，8、7槽液满后溢流到排水管。槽底设排液口，可以通过手动阀门完全将液体排掉；

5、纯水慢拉槽结构功能：独立清洗槽，结构为四面锯齿型溢流,进水口进水，溢流到排液口将液体排掉；槽体顶部有加热管产后热源，FFU往下吹风；

6、热风烘干槽结构功能：独立烘干槽，结构为腔体式，由封冻FFU产生风源，经过滤器过滤产生均匀热风；槽体顶部有加热管产后热源，门为自动气缸门。
