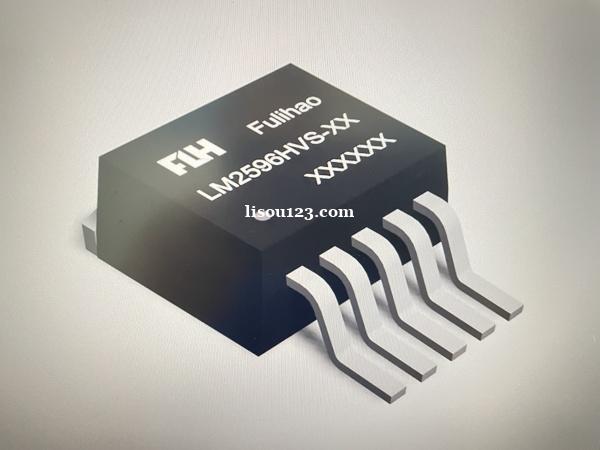

DC-DC电源稳压IC LM2596

LM2596/LM2596HV是一款150KHz固定频率的PWM DCDC稳压电源换器。它具有3A输出电流驱劝能力,高效率、低纹波、高线性调整率等特点。该芯片采用PWM调制模式，能够调节占空比线性范围0~100%。LM2596/LM2596HV 内置固定频率振荡器和频率补偿块，其使用十分简单，仅需要极少量的外部元器件。此外，该芯片还内置带迟滞功能的使能、过温保护、过流保护和剌激过流保护等功能。当次级过流保护发生时，芯片内置降频功能使用工作频率由150KHz   降到了50KHz。

特点

◆ 输入电压范围4.5V到40V,HV型号的60V

◆ 稳压输出有3.3V、5V、12V、和输出可调世版本,输出可调节版本调节范围为1.23V到37V、HV型号57V

◆ 占空比可调节范围0~100%

◆ 最小饱和压降1.5V

◆ 150KHz固定工作频率

◆ ON_OFF迟滞开关功能

◆ 内置过温保护、过流保护

◆ 内置频率补偿功能

◆ 高工作效率、线性调整率和负载调整率

应用

◆ 液晶显示器,液晶电视

◆ 数码相框

◆ 电视机顶盒

◆ 调制解调器

◆ 各种电话、
