| 热水锅炉电脑控制箱 |
|
|

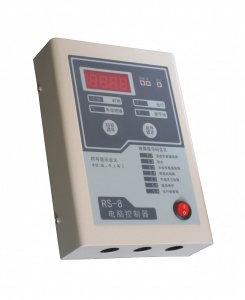

ＲＳ－８型电脑全自动锅炉控制器，核心采用日本富士通公司生产的单片机做为处理器，具有极高的可靠性和抗电磁干扰能力。本控制器共有１７项功能，适用于各种小型炉（烧开水、烧热水），结构简单、操作容易、性能稳定可靠、具有极高的性价比。 可以安装在各种外形规格（立式、卧式、圆柱形、方形）的炉体上。
电气性能 运行方式：全自动连续运行工作方式：按预置参数运行。 定时运行方式：在４个时间段内按预置参数运行。 手动控制运行方式：手动控制燃烧器和水泵启停（用于测试、调试）。 基本功能：４位数码及指示灯显示控制状态、水泵状态、运行状态、当前水位；水温。 ２个触摸操作按键； ２４小时计时的时钟电路，停电后电池对时钟电路继续供电３天以上； 有停电记忆功能，来电后自动按停电前模式运行，适用于无人职守。 信号输入：１路温度输入，用于测量炉水温度，测温范围００℃－１１０℃。 ３路水位信号输入（水电极导通电阻小于２０Ｋ，截止电阻大于２００Ｋ）。 １路其他故障信号开关输入（水位超高、压力超高、烟温超高等外部故障 停机保护信号输入），用于各种故障保护。 １路燃烧器故障信号（燃烧器故障熄火时输出～ＡＣ２２０Ｖ）。 控制输出：２路继电器常开触点输出，额定负载功率在１.０ＫＷ（２５０Ｖ最大８Ａ） 以下。可以驱动一台单段火燃烧器，一台单相（２２０Ｖ、１ＫＷ）水泵。如 果使用三相水泵，需要增加三相强电控制装置。 保护功能：发生温度传感器、缺水、水位传感器、其他报警等故障时，燃烧器及水泵被自动关闭同时进行声光报警，按任一键可解除报警返回停机状态。故障解除后可按“启、停”键恢复运行。当发生燃烧器故障时，水泵立即关闭同时进 行声光报警，燃烧器继续控制输出３０秒后停止，操作者有时间去复位燃烧 器。过程中可以随时按“启、停”键解除报警返回停机状态，故障解除后可 再按“启、停”键恢复运行。 温度传感器可延长线：１００米。 温度显示误差：< ２％。 工作电压: ～ＡＣ２００Ｖ－２５０Ｖ；功耗: ～ＡＣ２２０Ｖ、１Ｗ。 环境温度：０℃－６０℃；环境湿度：低于８５％ ＲＨ。 二种外型：机箱式（外形１）：２３０X １６２ X ５０（ＭＭ），重量《 １０００Ｇ。 镶嵌试面板（外形２）：２３０ X １６２ X １０（ＭＭ）， 重量《 １０００Ｇ。 |
