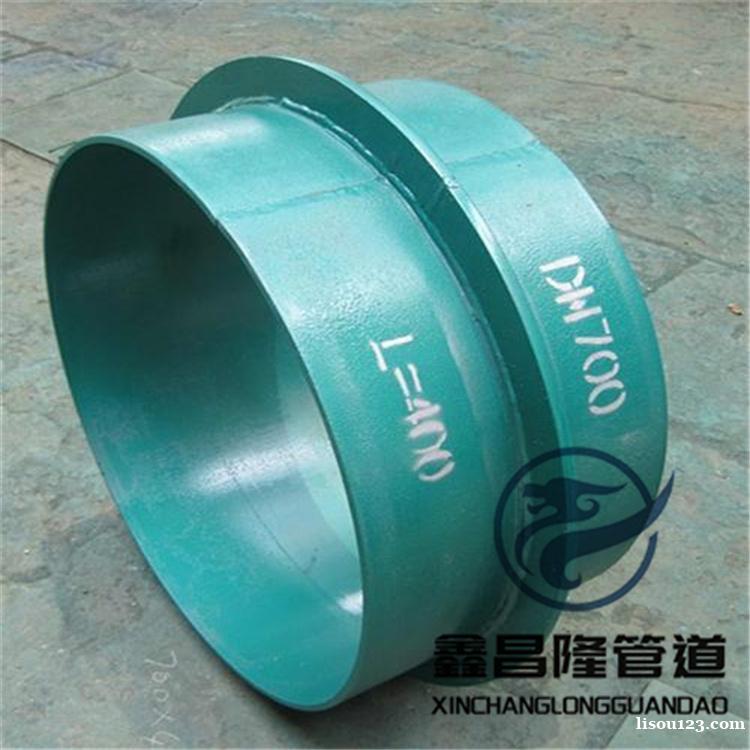

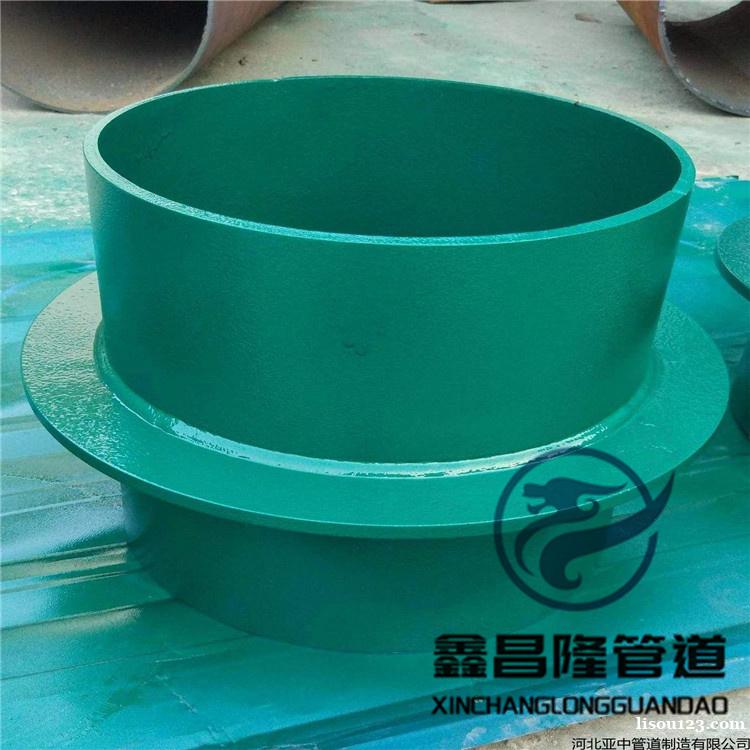

02S404刚性防水套管是防水套管的一种，是根据中国建筑标准02S404防水套管图集设计的，它对管径和法兰的厚度以及内外径都有严格的要求，必须严格按照02S404防水套管图集标准来制作，按结构也可分为02S404刚性防水套管和02S404柔性防水套管两种，02S404柔性防水套管主要用在人防墙，水池等要求很高的地方，02S404刚性防水套管一般用在地下室等管道需穿管道地位置。
防水套管系列产品包括：S312柔性防水套管、02S404柔性防水套管、A/B/C型刚性防水套管、04FS02柔性密闭套管、两侧防护柔性密闭套管、不锈钢防水套管、加长型防水套管、加长翼环柔性防水套管等各种优质产品。如有特殊要求，也可来样品、图纸定做。
02S404防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。 02s404防水套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。02s404防水套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且必须将套管浇固与墙内。02s404防水套管穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径（ D6 ） 200mm。02s404防水套管的材料重量是按墙厚 L 值为 300mm 应另行计算。02s404防水套管部件焊接材料，用 A3 材料制作， T42 焊接。
02s404防水套管 说明：
02s404防水套管 当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵。02s404防水套管 穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。
02s404防水套管 穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。02s404防水套管 的重量以L=300计算，如墙厚大于300时，应另行计算。
刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物，对于地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接，A型适用于钢管。
刚性防水套管对焊接要求及检查标准，普通套管，多用焊接管制成，套管两端应机械裁口（如，用无齿锯等），对壁厚要求不严，管道穿越地下室等有防水要求的建筑物、构筑物时，设置的特殊制作的套管。常用刚性防水套管。刚性防水套管，需在套管外焊接止水环翼，对套管的壁厚、环翼的壁厚都有严格的要求
刚性防水套管工程使用的母材及焊接材料使用前应进行检查，确认材料与材质证明相符并且材质符合设计文件相关工程标准时方可使用.设计文件规定防水套管焊缝系数为1的工程设计文件相关工程标准或焊接作业指导书规定全部焊缝进行射线检测或检测的工程其所使用的母材及焊接材料应进行复验。
刚性防水套管安装
1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。
2、给排水套管在制作时应注意，安装后应管口与墙、梁、柱完成面相平。
3、钢套管须与止水翼环周边满焊。
4、管道坡度应均匀，不得有倒坡，屋面出口处管道坡度应适当加大。
5、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
6、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
7、检查所有承插口是否到位、牢固、密实。
8、管道安装应按施工验收规范设置支吊架。
9、根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度。再根据给排水平面图和大样图，并参照标准图集来制作。
