结构简述

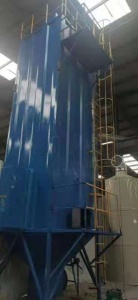

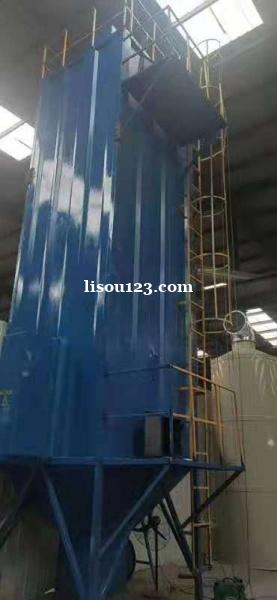

电捕焦油器由电捕焦油器主体和供给高压直流电的整流设备组成。电捕焦油器均由筒体、沉淀极、电晕极和电气绝缘箱四大部分组成。
筒体
筒体是圆筒形的(内径根据煤气流量决定)，并带有封头，筒体上部设有出气管，下部设有进气管，并设有两个人孔和一个阀。
沉淀极管束
沉淀极管束是由管束组成，并与筒体上、下部相通。
电晕电极
电晕电极装置通过吊杆悬吊在顶部的绝缘箱内，它由上部吊杆及拉杆、上下框架、电晕电极导线、重锤组成。
电器绝缘箱
绝缘箱设在筒体顶部，它是悬吊电晕电极装置的圆形箱体。内部设有悬吊支架、高压瓷瓶、加热夹套组成。
电捕焦油器技术特点：
电捕焦油器具有捕焦油、阻力损失小、气体处理量大等特点。不仅可后续工序对气体质量的要求。提升产品回收率，而且可明显操作环境。湿式电除尘器具有除尘、压力损失小、操作简单、能耗小、无运动部件、无二次扬尘、维护费用不算高、生产停工期短、可工作于烟气露点温度以下、由于结构紧凑而可与其它烟气治理设备相互结合、设计形式多样化等优点。
捕焦油速率不错，出入口煤气中焦油雾含量可降至20mg/m3以下。生产运行时，与煤气接触的绝缘子的周围空间温度应保持稳定，要定期地擦拭绝缘子。其表面上的脏物。若在上述绝缘子的周围空间充氮气密封，则能延长设备的操作周期。 联系我时，请说是在黄页网看到的，谢谢！
