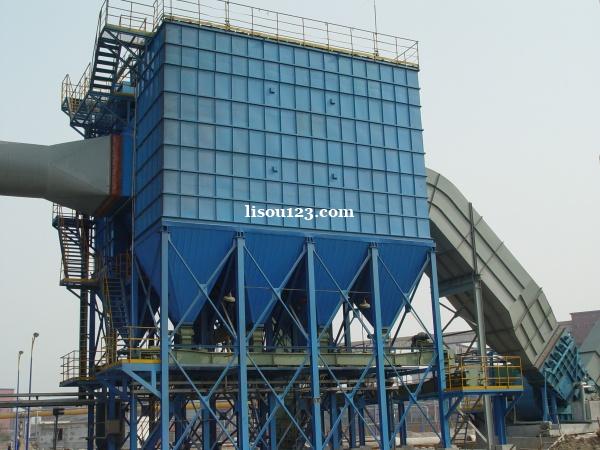

气箱脉冲除尘器

气箱脉冲袋式收尘器，它集分室反吹和脉冲喷吹等诸类收尘器的优点，克服了分室反吹时动能强度不够，过滤与清灰同时进行的缺点，因而使袋式收尘器增加了使用适应性，提高了收尘效率。除尘过程：含尘气体经进气口进入除尘器，较大颗粒的粉尘直接落入灰斗，含有微粒粉尘的气体通过滤袋，粉尘被滞留在滤袋外表面，而气体则经净化后由引风机排入大气。清灰过程：随着过滤工作的不断进行，附着在滤袋外表面的粉尘不断增多，除尘器运行阻力增大，某一过滤单元的转换阀关闭，过滤单元停止工作，反吹压缩空气逆向进入过滤单元，吹掉滤袋外表面的粉尘，然后转换阀板打开，该过滤单元重新工作，清灰转向下一过滤单元。整个清灰过程是各个过滤单元轮流交替进行的。

气箱脉冲除尘器特点：

1、除尘效率可达99.9以上，粉尘排放可控制在30mg/Nm3以下。

2、可处理100g/Nm3以下的高浓度粉尘。

3、先进的密封措施，漏风系数小于2﹪。

4、先进的结构设计，单位体积过滤面积大，设备体积小。

5、清灰方式独特有效，延长滤袋的使用寿命。

6、关键部位质量可靠，使用寿命长。

7、性能稳定，自动化程度高，日常维护管理简单。广泛应用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统，还应用于冶金、化工、机械和民用锅炉等废气的收尘。1、电除尘器。它的工作原理是烟气通过电除尘器主体结构前的烟道时，使其烟尘带正电荷，然后烟气进入设置多层阴极板的电除尘器通道。由于带正电荷烟尘与阴极电板的相互吸附作用，使烟气中的颗粒烟尘吸附在阴极上，定时打击阴极板，使具有一定厚度的烟尘在自重和振动的双重作用下跌落在电除尘器结构下方的灰斗中，从而达到清除烟气中的烟尘的目的。

2、袋式除尘器。袋式除尘器是一种干式滤尘装置。滤料使用一段时间后，由于筛滤、碰撞、滞留、扩散、静电等效应，滤袋表面积聚了一层粉尘，这层粉尘称为初层，在此以后的运动过程中，初层成了滤料的主要过滤层，依靠初层的作用，网孔较大的滤料也能获得较高的过滤效率。随着粉尘在滤料表面的积聚，除尘器的效率和阻力都相应的增加，当滤料两侧的压力差很大时，会把有些已附着在滤料上的细小尘粒挤压过去，使除尘器效率下降。另外，除尘器的阻力过高会使除尘系统的风量显著下降。因此，除尘器的阻力达到一定数值后，要及时清灰。清灰时不能破坏初层，以免效率下降。

3、脉冲布袋除尘器。脉冲布袋除尘器(pulse-jet bag Series Dust Filter)是在布袋除尘器的基础上，改进的新型高效脉冲袋式除尘器。除尘器由灰斗、上箱体、中箱体、下箱体等

部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气。 清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使滤袋清灰彻底，并由可编程序控制仪对排气阀破碎机专用除尘器的工作原理

在风机的作用下，含尘气体由风管进入蜗壳式旋风筒内，粉尘在离心力作用下沿壳体内壁运行，粗粒粉尘被分离进入灰斗，微细粉尘随气体穿过滤袋成清洁气体，由风机排入大气，而细粉被滤袋挡在外表面积成尘饼而下落，达到除尘净化的目的。
