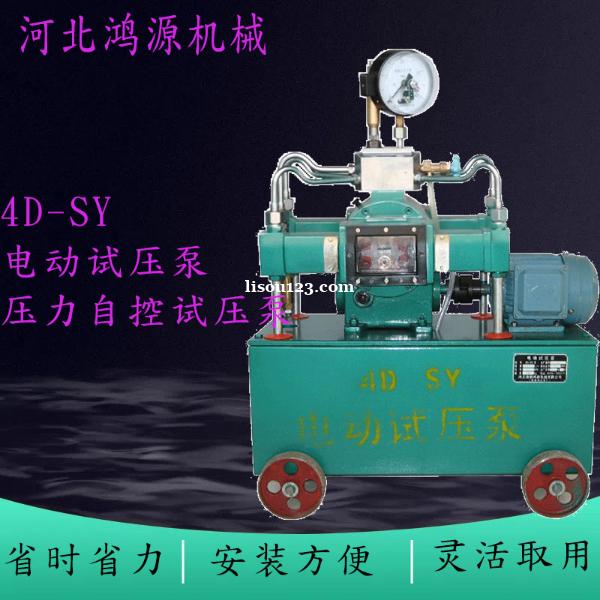

4D电动试压泵，包括水箱、集水体、压力输出机构、动力传动箱、高压柱塞泵和低压柱塞泵，动力传动箱设于水箱上，压力输出机构与动力传动箱传动连接，动力传动箱两端分别设有高压柱塞泵和低压柱塞泵，高压柱塞泵和低压柱塞泵分别通过集水管道与集水体相连通，高压柱塞泵和低压柱塞泵分别通过吸水管道与水箱内部相连通，集水体设于水箱上，集水体上安装有回流阀，回流阀通过卸压管道与低压柱塞泵连通，回流阀上还设有回流管道，回流管道与水箱内部连通，以双缸的设置实现4D试压泵才有的低压大流量注水，高压小流量升压的功能，具有体积小、传动效率高、故障率低等有益效果，适用于试压泵领域。
针对相关技术中存在的不足，本实用新型所要解决的技术问题在于：提供一种立式4D电动试压泵，该泵设置有高压柱塞泵和低压柱塞泵，且设有高低压转换的回流阀，具有低压大流量注水，高压小流量升压的特性；采用立式摆线针轮减速器，在减少整体设备重量体积的,故障率低、机械传动效率高、结构简单的优点。
