一、概 述

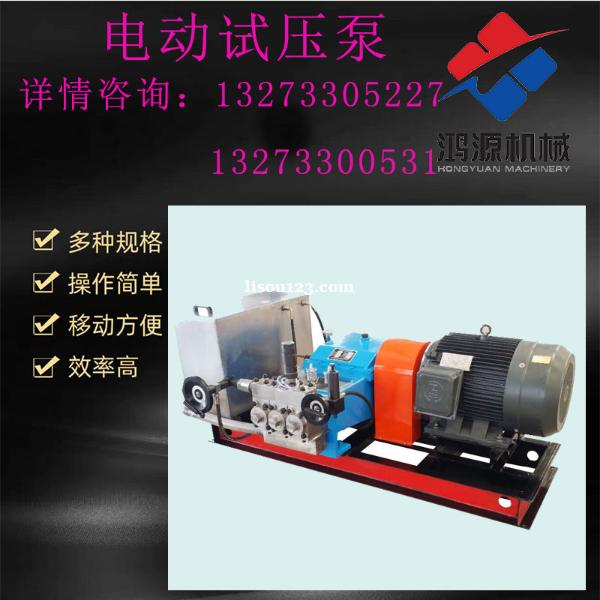

我厂研制生产的3D-SY750系列电动试压泵，是我国目前现行二缸、四缸电动试压泵的换代产品。该产品具有体积小、结构紧凑、运行平稳、安全可靠、功能完备、流量大、效率高等特点，而且适用范围广、配套性强、操作简单。用于各类压力容器、锅炉、管件等需作压力爆破试验和强度试验的场所，根据需要可锁定试验压力值，并能进行自动保压。泵的输送介质一般为常温清水，也可使用乳化液、防锈水及粘度与水相近的中性油品。
二、技术参数
型 号 | 3D-SY 1150/15 | 3D-SY 1000/25 | 3D-SY 750/31.5 | 3D-SY 600/40 | 3D-SY 400/60 | 3D-SY 300/70 | 3D-SY 227/100 |
额定压力（MPa） | 15 | 25 | 31.5 | 40 | 60 | 70 | 100 |
额定流量（L/h） | 1150 | 1000 | 750 | 600 | 400 | 300 | 227 |
柱塞直径（mm） | Ф20 | Ф18 | Ф16 | Ф14 | Ф12 | Ф10 | 10 |
柱塞行程（mm） | 32 | 32 | |||||
往复次数（min-1） | 750 | 568 | |||||
电机转速（rpm） | 1440 | 960 | |||||
电机功率（KW） | 7.5 | 5.5 | |||||
三、主要结构及工作原理
本机主要由高压往复泵、溢流阀（40Mpa以上规格无此部件）、止回泄压阀等组成。
1、高压往复泵：本泵为卧式三柱塞泵，由电动机驱动，分为动力端和液力端。
（1）动力端：由皮带轮、曲轴、连杆等组成。电机通过皮带轮传动并减速，带动曲轴旋转，由曲轴连杆机构将旋转运动转换为直线往复运动，带动柱塞往复运动。
（2）液力端：由柱塞副、缸体、泵头、进出水阀组、安全阀等组成。连杆带动柱塞往复运动，使缸体内容积周期变化，当柱塞为吸入行程时，出水阀关闭，工作介质在大气压下顶开进水阀进入缸体内；在排出行程时，进水阀关闭，柱塞将工作介质通过出水阀并经泵头排出。该过程周期性重复进行，从而完成泵将工作介质吸入并排出的功能。
2、溢流阀用于调节泵的输出压力及恒定系统压力。顺时针旋转调节螺母，泵的输出压力升高，反之，则输出压力降低。
当用户需要恒压输出时，只需将压力调到设定值并锁紧锁紧螺母即可。
3、止回泄压阀用于自动截断保压及卸除系统压力。保压试验结束后，打开泄压阀手轮，即可卸除系统压力。在升压过程中，若误操作使系统压力高于应设定值，可适当打开泄压阀手轮，卸除部分压力后重新升压。
在该阀上装有压力表，在升压过程及保压过程中均显示试压管路压力。
